מבנה מתיחה בספורטק בגדה

כתב: אדריכל מיכאל מיקולסקי

לשימוש בבניה ביריעות מתיחה ישנה היסטוריה ארוכת שנים החל משימוש בעורות בימי קדם דרך הצללות בבדים בימי הרומאים בקולסאום ועד ימנו. אולם לשימוש בטקסטיל טכני באופן בו אנו מכירים אותו כטכנולוגיה עכשווית פורצת דרך ומקובלת ישנה היסטוריה קצרת טווח יותר אשר שורשיה בשנות ה 60 של המאה הקודמת.

בפרויקט שנחנך לאחרונה בספורטק גדרה התמודדו במשרד לתכנון נוף "מנעד אדריכלים" עם פרוגרמה תכנונית אשר התוותה מתן קירוי מרחבי במפתח של כ 70X50 מ' כ 3,500 מ"ר מעל 4 מגרשי ספורט מחוברים. זאת כאמור ע"י קירוי במפתח אחד ללא עמודים במרכז לרבות איטום מלא מגשם.

הפתרון אשר הוצע בשיתוף ובביצוע חברת פטוריז אשר לה מוניטין רב בתחום מבני מתיחה דרוכים מ-PVC כלל קונסטרוקציית פלדה מודולרית : 4 קשתות מרכזיות נושאות במפתח של כ 50 מ' ובגובה של כ 20 מ' ו 10 עמודי דריכה לאחור בחזיתות הצרות של המגרש.

מבנה זה הינו מבנה המתיחה הגדול בארץ והאתגרים האדריכליים, ההנדסיים והטכניים אשר עמם התמודד צוות המתכננים והמבצעים בפרויקט, החל משלב היסודות והתשתיות וכלה בהקמה והנפה של הקונסטרוקציה הקלה ויריעות המתיחה, היו רבים ומגוונים.

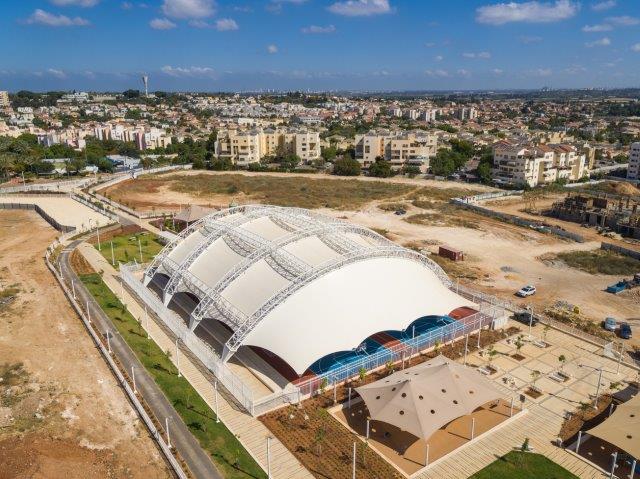

מבחינה אדריכלית וסביבתית כפי שהדבר בא לידי ביטוי בתצלומים, ניתן לראות שלא זו בלבד שעל אף ממדיו הגדולים, המבנה משתלב היטב בסביבתו, אלא אף מוסיף לה סמן עירוני משמעותי הן במשך היום והן לעת ערב כחיץ מרשים מואר מבפנים בסקיילייט העירוני.

מבני מתיחה הינם חלק מקבוצת מבנים גיאומטרים, בעלי תכונות מבניות המתאימות למפתח דו כיווני כגון צורת היפר, העשויים מאריגים או מרשתות מתיחה / טקסטיל טכני הנכללים בקטגוריה הנקראת : Tensile structure

תחום מבני הדריכה מ- PVC נחשב למתקדם מבחינה טכנולוגית ועיצובית וצובר תאוצה רבה נוכח יתרונותיו הבולטים בארץ ובעולם אולם בבואנו לתכנן מבנה מתיחה קיימת חשיבות רבה לתכנון המקדים ולרמת הדיוק בתכנון לרבות סימולציות מנהרת רוח (FEA) בתוכנה יעודית לצורך בחינת הכוחות הברומטרים הפועלים על המבנה.

ייחודם האדריכלי של מבני הממברנות (קרומיים) הדרוכות הוא בחזותם הגיאומטרית המרחבית. במבני מתיחה מיריעות מתקיים יחס הדוק בין צורה ליעילות מבנית. פועל יוצא של כך הוא היות המבנים הללו שייכים לקטגוריית המבנים הקלים המאופיינים בחיסכון במשקל, זמן הקמה ואף אפשרות למחזור היריעה (PVC ) ועל כן נחשבים ל "ירוקים".
כיום פותחו שיטות וטכניקות תכנון וביצוע אשר הגיעו לרמה שבה מגבלות העיצוב והבנייה הן רק מגבלות החומרים וכושר ההמצאה של המעצב / אדריכל.

שתי קבוצות החומרים הפופולאריים ביותר מהן עשויים מבני המתיחה בארץ הינם :
רשתות צל (HDPE Shade Mesh) אורך חיים ממוצע מעל 10 שנים, עשוי פוליאתילן בצפיפות גבוהה, עמידות של כעד 90% לקרינת UV מיועד לשטחי הצללה בהם אין צורך בעמידות לגשם, עלות הקמה למ"ר נמוכה יחסית, נפוץ מאוד בשצפים ולאחרונה בפרויקטים רבים של קירוי מגרשי ספורט במוסדות חינוך.
יריעות PVC אורך חיים מעל 20 שנה, עשוי מפולימרים משוריינים במספר שכבות, מתאים במיוחד למבני קבע או שטחי הצללה בהם נדרשת אטימות למים בחודשי החורף ואורך חיים ארוך יחסית. השכבות העליונות מצופות בשכבה הידרופובית ( PVDF ) הדוחה לחות ואבק ושומרת אגב כך על מראה היריעה ועמידותה. מבנים אלו מצטיינים במראה מרשים במיוחד ומהווים תחליף אדריכלי והנדסי לגגות קונבנציונאליים בעלות וזמן הקמה נמוכים יחסית.

הפרויקט בגדרה הוקם בסיוע משרד השיכון, מועצה מקומית גדרה, עורך הכתבה : אדריכל מיכאל מיקולסקי, פטוריז הצללה וקירוי.
